如何选择金属薄板反复弯曲试验机

一般要求

反复弯曲试验使用的试验机应符合图1所示的原理，并能记录弯曲次数。

圆柱支辊和夹块

圆柱支辊和夹块应具有足够的硬度，圆柱支辊应可更换。

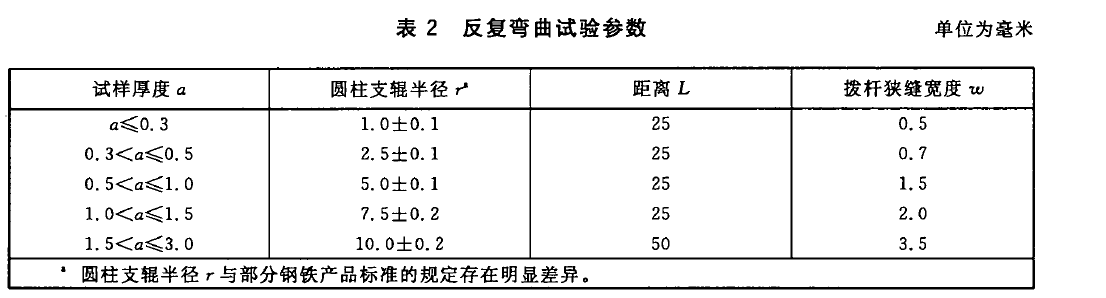

圆柱支辊半径应符合相关产品标准的要求。如未规定具体要求，圆柱支辊半径应符合表2的规定。



3、两个圆柱支辊轴线应相互平行并在同一水平面内，且垂直于弯曲平面，其平行度不超过

0. 1 mm

4、夹块的夹持面应稍微凸出于圆柱支辊，但不超过0. 1 mm，即测量两圆柱支辊的曲率中心连线上试样与圆柱支辊间的间隙不大于0.1 mm

5、夹块的顶面应低于两圆柱支辊曲率中心连线。当圆柱支辊半径不大于2. 5 mm时，y值为1. 5 mm;当圆柱支辊半径大于2. 5 mm时，y值为3. 0 mm(即r镇2.5 mm,y=1.5 mm;r}2.5 mm,y=3 mm)

6、圆柱支辊顶部至拨杆底部的距离L应符合表2的规定。

弯曲臂及拨杆

对于各种尺寸的圆柱支辊，弯曲臂的转动中心轴至圆柱支辊顶部的距离均为1. 0mm

拨杆狭缝的宽度w应符合表2的规定。
